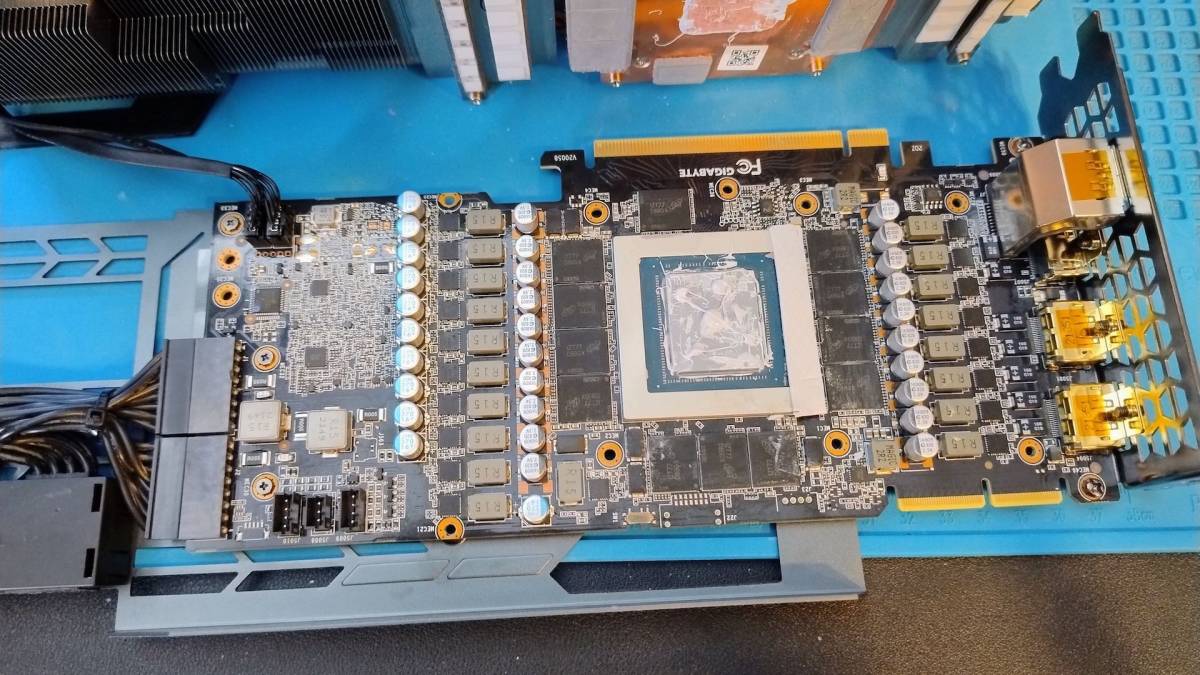

Una scheda video di alto livello, adatta per carichi pesanti, come videogiochi o calcolo, alla fine della sua garanzia... si rompe. Sul mercato la Geforce RTX 3090 si trova ancora attorno agli 800 Chf, quindi buttarla via è un peccato. Se ti dicono che la riparazione è impossibile perché è saltato qualche chip sulla scheda, aspetta: forse si può aggiustare.

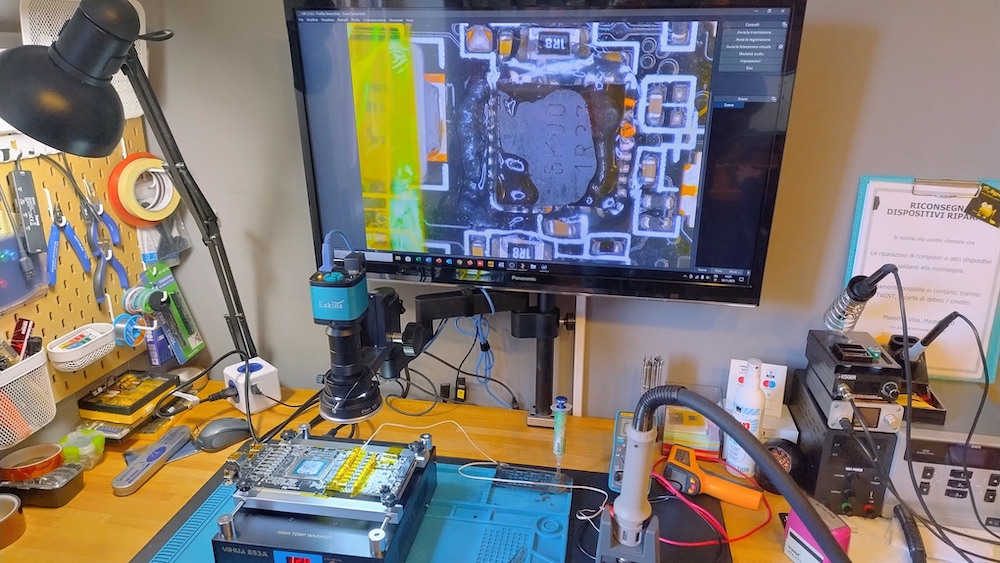

Per accingersi alla riparazione di una scheda madre o di una scheda grafica, occorre essere ben equipaggiati. Stazione dissaldante ad aria calda, microscopio, piastra riscaldante, saldatori di precisione, punte, pinzette, flussante, nastro capton, voltmetro... e tanta, tanta pazienza per andare a caccia del guasto! La diagnosi del "perché non si accende?" è infatti di solito la parte più complicata di una riparazione di tipo elettronico.

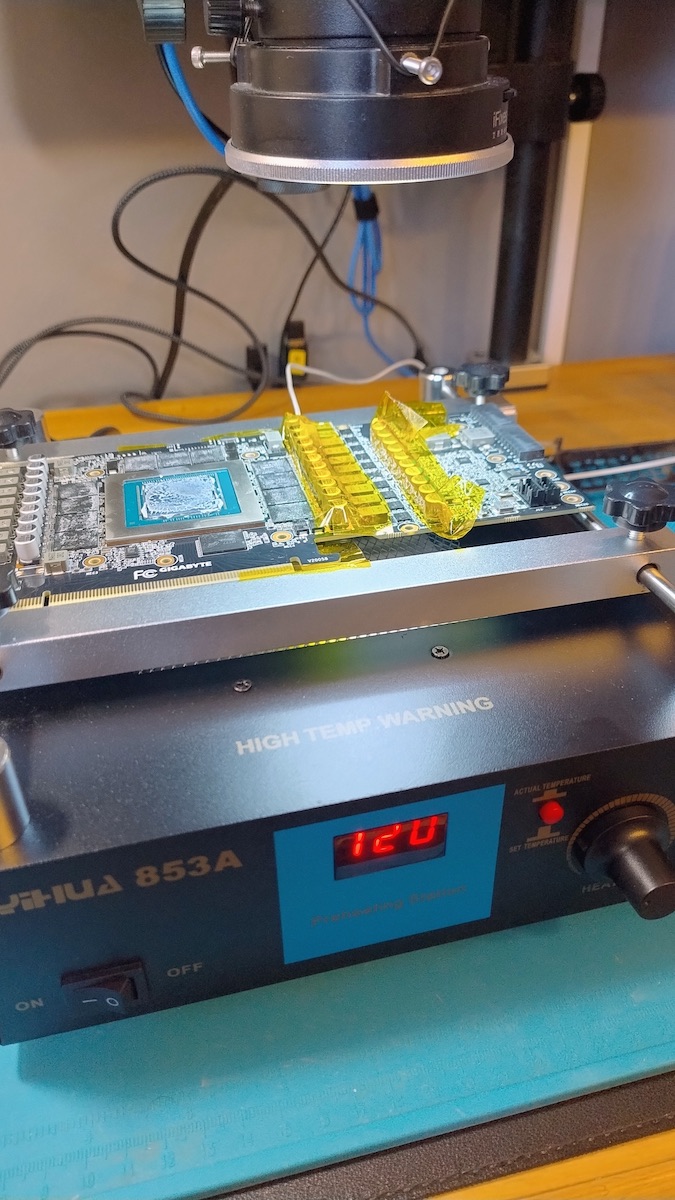

Piastra riscaldante: riscalda tutto il PCB a 120 C per aiutare nel successivo dissaldamento dei componenti difettosi tramite aria calda.

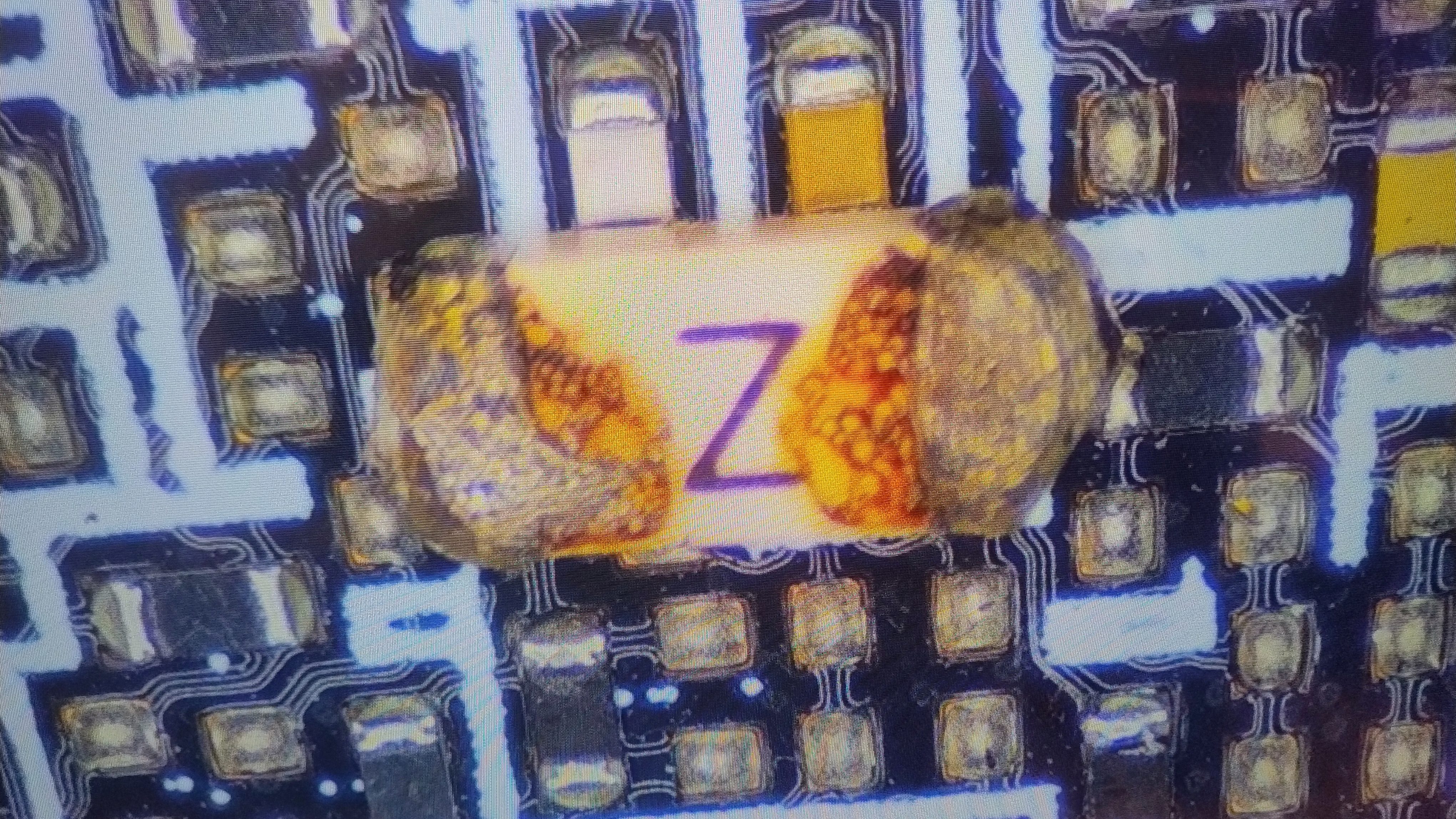

Ecco un fusibile rotto! Uno dei due trovati difettosi. Ora si tratta di capire che componente è, che valori ha, trovare il pezzo sostitutivo (caccia non sempre facile!) ordinarlo e aspettare.

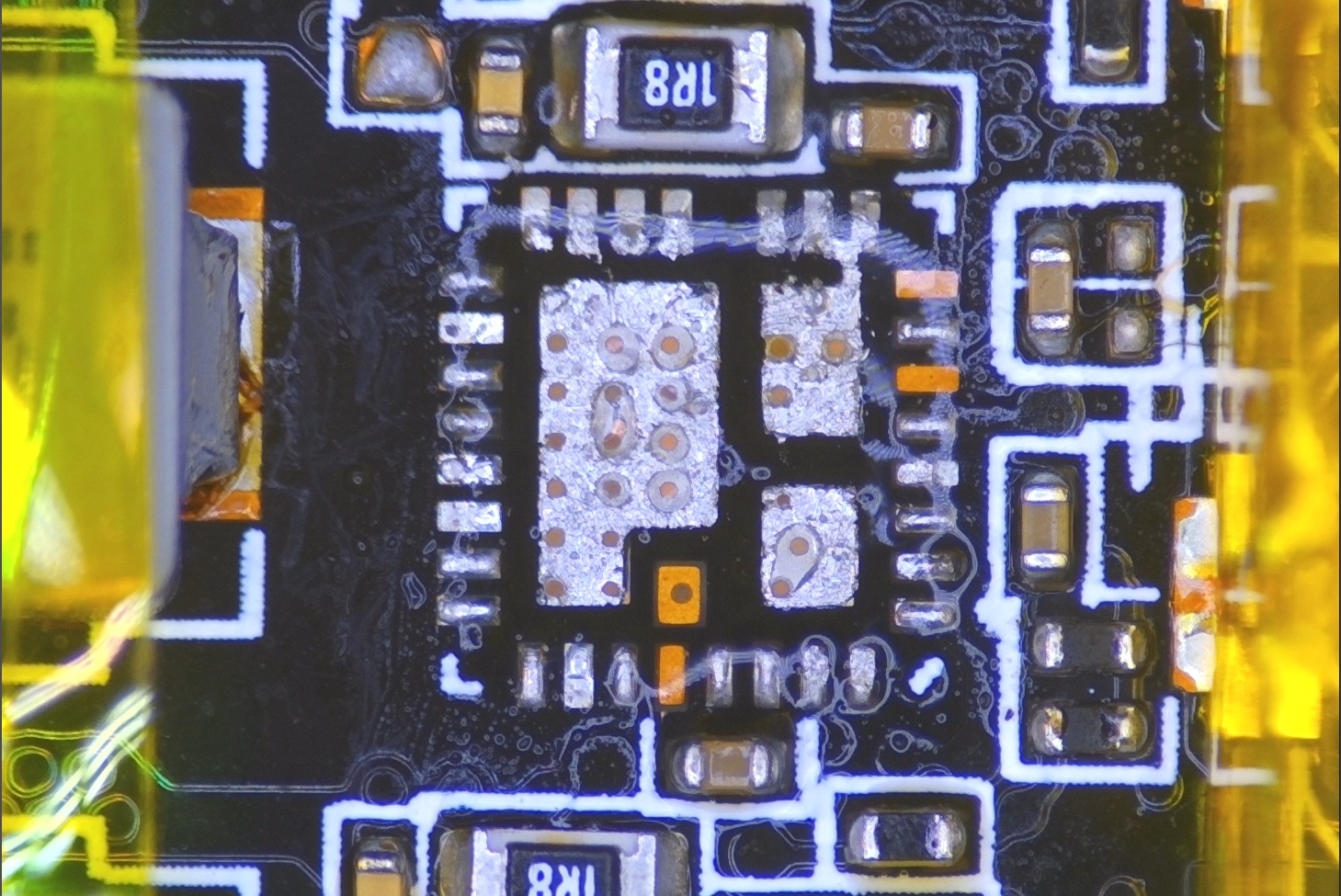

Oltre a queste due componenti è stato sostituito anche un DR-Mosfet che era saltato e impediva l'accensione della scheda.



Per fortuna il guasto non si era esteso alle Vram o alla Gpu, altrimenti la storia sarebbe andata a finire in un'altra maniera. Componenti così piccole invece sono sostituibili e spesso non comportano la "morte" totale della scheda.



Chip sostituito! Qua ci vuole mano ferma e attenzione a saldare tutti i piedini al loro posto evitando ponti di stagno o altro.

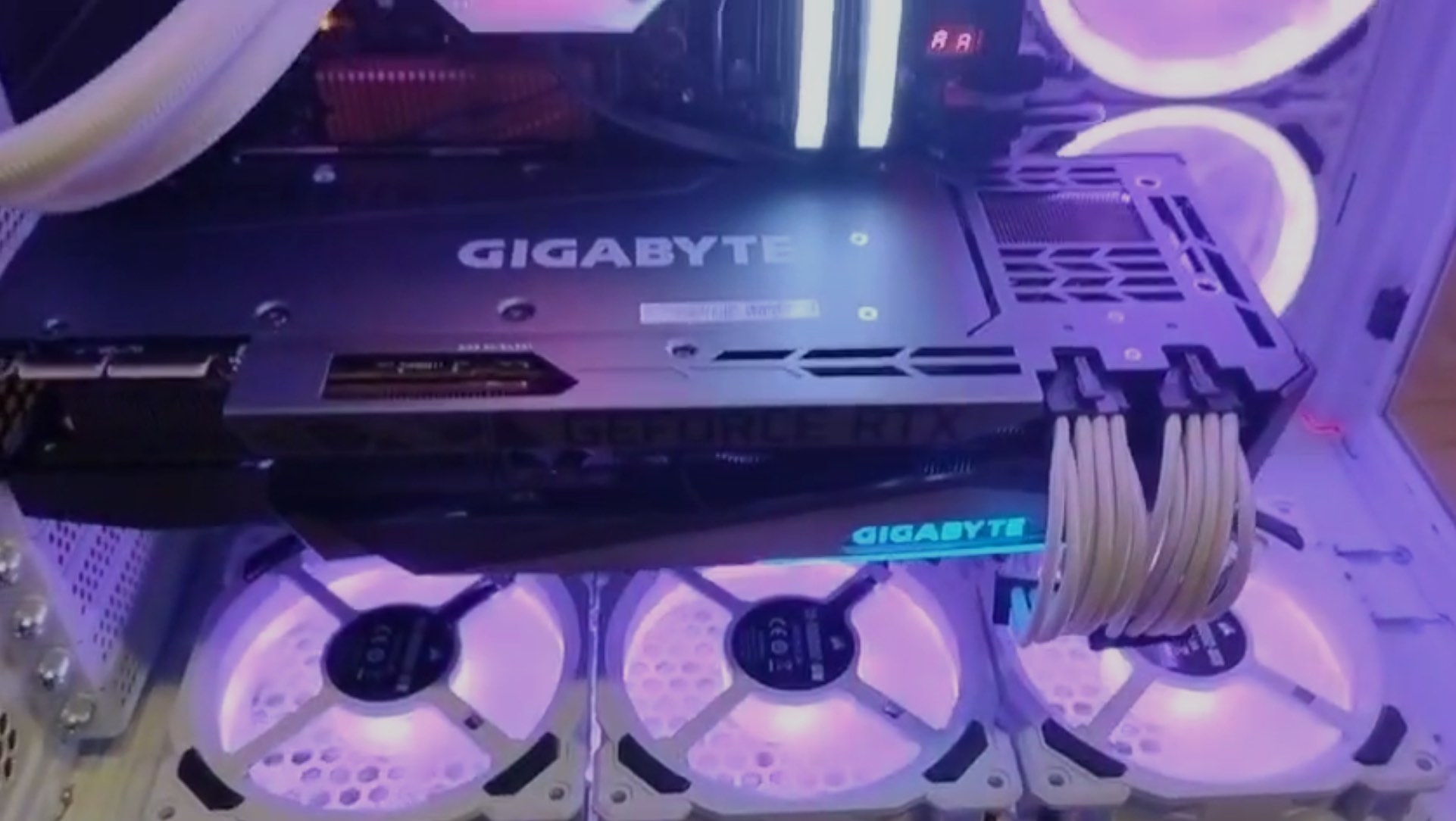

E dopo aver rimesso pad termici, pasta termica, testato tutto nuovamente con gli strumenti di misura e rimontato tutto... la scheda video ha ripreso vita!

Prima di buttare o disperarti, prima di pensare a comprarne una nuova e svuotarti il portafoglio, prova a contattarci e parlaci del tuo problema: forse possiamo fare qualcosa.
